ハンディRⅡテレコン
丈夫＆リーズナブルな『定番』ハンディ
 |
|
||||||
 ＜制御器＞ ハンディ１０受信機と互換あり ＜受信機＞ 受信機外観図（寸法あり） ・微弱300MHz ・特小400MHｚ ・特小1.2GHz アンテナ ・微弱300MHz ・特小400MHｚ ・特小1.2GHz  ハンディの取付参考  ハンディRの代替品について ハンディ14の代替品について ハンディ10の代替品について |
|||||||
|
＜資料＞ 製品・部品の資料はこちら。 ＜周波数＞ この３種類から選べます。 ※詳細はクリックを。
|
|||||||
|

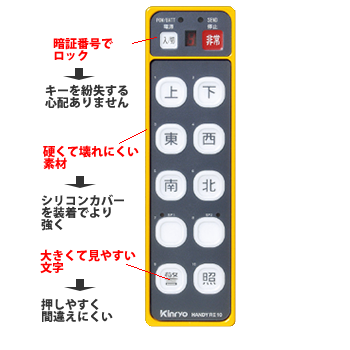

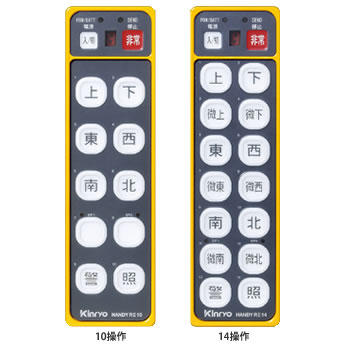

ハンディRⅡ ９つの特徴
- 充実した安全対策・非常停止機能、パスワード機能(オプション)
- 傾斜検出機能、電源切り忘れ機能
- EMI対策・安定して使える無線種別
- 従来の特定小電力無線局(429MHz帯)40チャンネル、微弱無線局(300MHz帯)160チャンネルに加え、新たに特定小電力無線局(1200MHz帯)に38チャンネルを追加
- 微弱無線局は、より安定した通信を確保するためのダイバーシティ受信をオプションで用意
- 制御器は悪環境での使用が可能
-
密閉構造で屋外での使用が可能なIP65対応、突起物を無くし対落下衝撃性能が従来の
1.5倍に向上 - ７セグメントLEDにより動作状態を表示、首にかけられる長さ調節可能なハンドストラップ
- 持ちやすさを向上させた形状、屋外でも見やすい高輝度ＬＥＤを採用
規格
| 項目 |
KC8441C (10点) |
KC8441D (14点) |
KC8442C (10点) |
KC8442D (14点) |
KC8445C (10点) |
KC8445D (14点) |
|
共通仕様 |
無線周波数 |
307.000MHz～310.975MHz 160チャネル |
429.2500MHz～429.7375MHz 40チャネル |
1216.0375MHz～1217.0000MHz 1252.0375MHz～1253.0000MHz 58チャネル(10mW) 116チャネル(1mW) |
|||
| 送信出力 | 500μV/m以下 at 3m | 10mW以下 | 10mW以下 | ||||
| 通達距離 | 約50m | 約100m |
約100m (10mW) 約80m (1mW以下) |
||||
| 応答時間 | 約100msec | ||||||
| 変調方式 | MSK 2400bps | ||||||
| 使用温度･湿度 | -10℃～+60℃ 90％Rh以下 (結露なきこと) | ||||||
| 耐振動性 | 0～10Hz 振幅3mm 10～30Hz 振幅1mm 3方向30分 | ||||||
制御器 |
形名 |
KC3441C (10点) |
KC3441D (14点) |
KC3442C (10点) |
KC3442D (14点) |
KC3445C (10点) |
KC3445D (14点) |
|
操作スイッチ (モーメンタリ式) |
入/切、非常、上、下、東、西、南、北、予備１、予備２、警 | 入/切、非常、上、下、微上、微下、東、西、微東、微西、南、北、微南、微北、警 | 入/切、非常、上、下、東、西、南、北、予備１、予備２、警 | 入/切、非常、上、下、微上、微下、東、西、微東、微西、南、北、微南、微北、警 | 入/切、非常、上、下、東、西、南、北、予備１、予備２、警 | 入/切、非常、上、下、微上、微下、東、西、微東、微西、南、北、微南、微北、警 | |
|
操作スイッチ (オルタネート式) |
照 | 照 | 照 | 照 | 照 | 照 | |
| 電源 | Ni-Cd電池 | ||||||
| 連続使用時間 | 約20時間 | 約10時間 | 約8時間 | ||||
| 保護等級 | IP65 | ||||||
| 寸法･質量 | W56×H200×D46mm (突起部を除く) | ||||||
受信装置 |
形名 | KC2441C | KC2442C | KC2445C | |||
| 電源 | AC100～AC240V 50/60Hz 1φ 50VA以下 | ||||||
| 出力接点 | AC250V 5A | ||||||
| 保護等級 | IP40 | ||||||
| 寸法質量 | W297×H225×D61mm (突起部を除く) 約3kg | ||||||
金陵テレコンの詳細カタログ等送付します。
金陵製品・部品・電池（
KC0402A
、旧KC0401A）などの
販売をしております。
ご購入方法・価格等はお気軽に
お問い合わせ
ください。
製造終了になりましたハンディＲと後継品のハンディＲⅡの型名はこちらです。
| 操作数 | ハンディＲ | ハンディＲⅡ | ||||
|---|---|---|---|---|---|---|
| 微弱タイプ | １０ | セット品 | KC8411A | → | セット品 | KC8441C |
| 制御器単品 | KC3411A | → | 制御器単品 | KC3441C | ||
| １４ | セット品 | KC8411B | → | セット品 | KC8441D | |
| 制御器単品 | KC3411B | → | 制御器単品 | KC3441D | ||
| 10・14共通 | 受信装置 | KC2421A | → | 受信装置 | KC2441C | |
| 400MHz特小タイプ | １０ | セット品 | KC8412A | → | セット品 | KC8442C |
| 制御器単品 | KC3412A | → | 制御器単品 | KC3442C | ||
| １４ | セット品 | KC8412B | → | セット品 | KC8442D | |
| 制御器単品 | KC3412B | → | 制御器単品 | KC3442D | ||
| 10・14共通 | 受信装置 | KC2422A | → | 受信装置 | KC2442C | |
| 1200MHz特小タイプ | １０ | セット品 | KC8415A | → | セット品 | KC8445C |
| 制御器単品 | KC3415A | → | 制御器単品 | KC3445C | ||
| １４ | セット品 | KC8415B | → | セット品 | KC8445D | |
| 制御器単品 | KC3415B | → | 制御器単品 | KC3445D | ||
| 10・14共通 | 受信装置 | KC2425A | → | 受信装置 | KC2445C | |
| 全タイプ・全操作数共通 | 充電器 | KC4400A | → | 充電器 | KC4400B | |
| 電池 | KC0401A | → | 電池 | KC0402A | ||
